選用指南與步驟
華德提供給您詳細的工具和支持，幫助您對于產品有更進一步認識的需求。欲知詳細信息，請點擊以下選單來了解更多產品選用指南。
保險絲選用指南
選用保險絲需考慮的參數
1) 根據用戶在設計電路所安裝保險絲的空間，選用適當尺寸的保險絲。
2) 根據用戶在設計電路所需的安裝形式，選用適當形狀特征的保險絲。
3) 根據用戶產品所需的安規認證，決定選用適當安規認證的保險絲。
例如： C-UL，VDE，SEMKO，PSE，CCC，KC，BSI.
4) 根據用戶產品電路的有效電路電壓，決定選用保險絲的額定電壓。
5) 根據用戶產品電路的最大正常工作電流，初步選定保險絲的額定電流(In)。
- 考慮保險絲的安全衰減率。
- 考慮保險絲使用環境溫度衰減率。
6) 考慮電流脈沖
- 計算電路中產生的最大脈沖 I2t 值。
- 計算所需保險絲的 I2t 值。
若用戶在設計電路中存在脈沖并且有特別要求，一般選用慢熔斷型保險絲。.
7) 最后選定保險絲的規格。
8) 選用的保險絲規格樣品安裝在電路中正常運行測試。
帶狀及彎腳加工尺寸對照表
| Fuse Diameter | A(mm) | B(mm) |
|---|---|---|
| Φ3.0 | 5 | 52 |
| Φ36 | 5.6 | 52 |
| Φ4.6 | 10 | 52 |
| Φ5.2 | 10 | 52 |
FUSE SIZE Type |
Φ3.6(mm) | Φ4.6(mm) | Φ5.2(mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | A | B | C | A | B | C | |
| AA | ≧2.5 | ≧6 | ≧5 | ≧3 | ≧6 | ≧5 | ≧3 | ≧6 | ≧5 |
| AB | ≧16 | ≧15.4 | ≧3.5 | ≧20.5 | ≧20 | ≧3.5 | ≧26 | ≧25 | ≧4 |
| AC | ≧16 | ≧11.5 | ≧7 | ≧20.5 | ≧16.5 | ≧7 | ≧26 | ≧21 | ≧6.5 |
| AD | ≧6 | ≧3.5 | ≧6.5 | ≧6 | ≧5 | ≧6.5 | ≧6 | ≧5 | ≧6.5 |
| AF | ≧6 | ≧3.5 | ≧5.5 | ≧6 | ≧5 | ≧5.5 | ≧6 | ≧5 | ≧5.5 |
| AG | ≧4 | ≧3.5 | ≧5.5 | ≧4 | ≧5 | ≧5.5 | ≧4 | ≧5 | ≧5.5 |
步驟一： 選用保險絲的尺寸形狀
選用何種尺寸形狀特征的保險絲，主要取決于用戶設計電路的空間和電路所需的安裝要求。注：保險絲的尺寸形狀特征，參照各規格書保險絲具體工程圖。
步驟二：選用所需安規認證
選用何種安規認證的保險絲，主要取決于用戶產品所需通過的安規認證。注：保險絲通過的安規認證，參照各規格書保險絲具體通過的安規認證。
步驟三：選用保險絲的額定電壓
選用保險絲的額定電壓，需選用大于或等于電路中所使用有效電壓，即：保險絲只能用在小于或等于使用有效電壓的電路中。具體為：額定電壓為:125V的保險絲只能用在小于或等于125V的電路中，不能用在250V的電路中。額定電壓為:250V的保險絲只能用在小于或等于250V的電路中，也可以用在125V的電路中。
步驟四： 選用保險絲的額定電流(In)
保險絲的額定電流In= 回路最大穩定電流 / (保險絲的安全衰減率*使用環境溫度衰減率)。(1)保險絲的安全衰減因素
因保險絲在實際電路使用中與實驗室測試條件的差異(如: 客戶在安裝保險絲所使用的保險絲盒、保險絲夾產生的接觸電阻和電路中導線橫截面積等差異)、要保證保險絲在25±5℃ 條件下能持續可靠地工作，在選用保險絲需考慮保險絲的安全衰減因素，請參考如下簡易計算公式。
- 美規制品(UL標準): 保險絲額定電流(In)=回路最大穩定定流 /0.75
- 歐規制品(IEC標準): 保險絲額定電流(In)=回路最大穩定定流 /0.9
- 日規制品(JIS標準): 保險絲額定電流(In)=回路最大穩定定流 /0.85
(2)使用環境溫度衰減率

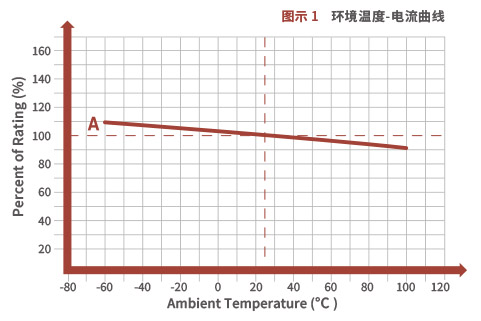

當保險絲在25±5℃環境溫度條件下使用時，保險絲的額定電流值不受環境溫度影響；當保險絲在大于30℃環境溫度下使用時，環境溫度對保險絲額定電流承載能力有很大影響。所以在選用保險絲時一定要考慮環境溫度對保險絲的影響。(見圖示1):
曲線 A:特快熔斷、快熔斷和慢熔斷保險絲曲線。
以上計算出保險絲的額定電流In，在選用保險絲時，需選用大于或等于In的最佳額定電流值的保險絲。
步驟五： 考慮電流脈沖
電流脈沖是指那些電流峰值大、而持續時間短(小于10mS)的瞬間電流(諸如開機瞬間，電壓變化和其他因素所產生的沖擊電流、起動電流、涌入電流和瞬變電流)。如果要要求保險絲能夠承受正常要求下的電流脈沖而不會熔斷，在選用保險絲時，就一定要考慮脈沖對保險絲的影響。首先：根據在實際使用電路中產生的最大脈沖計算出此脈沖的 I2t 值：

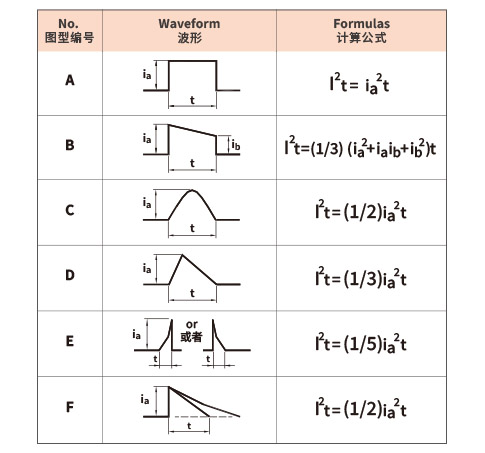

通常是根據所測出的脈沖波形，對照下表對應最近似的波形，計算出脈沖的 I2t值。
接著：利用脈沖循環承受能力，客戶選定能承受該脈沖的次數。(見圖示3)
承受循環脈沖能力：
當U=22%時，能承受100,000次脈沖
當U=29%時，能承受10,000次脈沖
當U=38%時，能承受1,000次脈沖
當U=48%時，能承受100次脈沖
注：脈沖與脈沖之間必須留有足夠的時間間隔(10秒)，以使前一過程的熱量能夠散失。
最后：利用脈沖循環承受能力和電路中脈沖 I2t 值，計算所需保險絲的 I2t值:
(所需保險絲的 I2t 值 = 脈沖 I2t 值 / U)
U = 脈沖 I2t 值 / 所需保險絲的 I2t值
計算出所需保險絲的 I2t 值與保險絲本身的額定熔化熱能 I2t 值對比：
選用保險絲額定熔化熱能 I2t 值大于或等于所需保險絲的 I2t 值的相應規格。
步驟六：測試

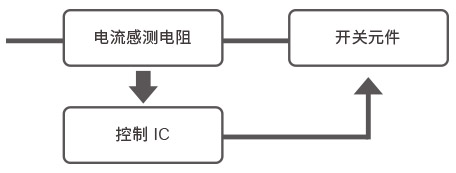

選定保險絲的規格后，依據本公司提供之樣品必須安裝在實際電路中進行測試，驗證所選用的保險絲是否合理；此驗證應包括正常工作條件及故障條件下的測試，以確保所選用的保險絲規格能在被保護的電路中正常工作。電流感測電阻作用原理
- CSR是一種電流感知組件
- 其功能乃將量測的訊息傳給IC比較器進而決定后續的動作。
- CSR的精準度相當重要。
- 我司可提供高精度 (△R＜1%) 高功率 (P＞2W) 的產品。
功能特性
| 測試參數 | 條件 | 廠內允收標準 |
|---|---|---|
| 瞬間過載測試 | 測試電流=2.5*Pr; 環境溫度=25±2℃; 通電=5秒 |
± (1.0%+0.5mΩ) IEC60115-1 4.13 |
| 高溫曝露測試 | 測試溫度=+155±2℃; 時間=1,000小時 | ± (1.0%+0.5mΩ) IEC60115-1 4.25 |
| 低溫儲存測試 | 測試溫度=-55±2℃; 時間=1,000小時 |
± (1.0%+0.5mΩ) IEC60115-1 4.25 |
| 高濕負載測試 | 測試電壓=最大電壓; 測試溫度=60±2℃; 相對濕度=90%; 通電90分鐘，斷電30分鐘; 持續1,000小時 |
± (2.0%+0.5mΩ) IEC60115-1 4.25 |
| 冷熱沖擊測試 | [-55℃ 30分鐘→室溫3分鐘→+150℃ 30分鐘→室溫3分鐘]連續循環100次 | ± (1.0%+0.5mΩ) IEC60115-1 4.19 |
| 70℃ 負載測試 | 測試電壓=Vmax; 測試溫度=70±2℃; 通電90分鐘; 斷電30分鐘; 持續1,000小時 |
± (2.0%+0.5mΩ) IEC60115-1 4.25 |
| 可焊性 | 浸入 245±5℃的錫爐中; 持續時間=3±1s; 觀察電極端錫的覆蓋率 |
錫涵蓋面積大于95% |
| 抗焊接熱測試 | 放入275±5℃的回焊爐中; 持續時間=20±1s | ± (1.0%+0.5mΩ) IEC60115-1 4.18 |
| 彎曲測試 | 支點間距=90mm; 彎曲量=2mm; 測試基板:玻纖環氧樹脂材，板厚:1.6mm， 進行10個循環 |
± (1.0%+0.5mΩ) IEC60115-1 4.33 |
| 機械沖擊測試 | 沖擊加速度=100G; 時間=11ms; 持續5次 | ± (1.0%+0.5mΩ) IEC60115-1 4.21 |
選用電流感測電阻的步驟
步驟一.
選擇回路中所需的電阻值。
步驟二.
選擇阻值所要的精準度即最小誤差值。
步驟三.
確認回路流通該組件經常性的最大電流。
步驟四.
以此電流計算該組件所需具備的最小額定功率，選擇該組件時其值必須大于實際使用值。
步驟五.
根據設計空間大小選擇所需尺寸。
步驟六.
有無熱電動勢(EMF)的考慮。
范例:
一設計工程師于電源后端OCP保護上須用到電流偵測組件 (Current Sensing Resistors，以下簡稱CSR )，其因電路設計關系需用到5mΩ，又由于其所用之電源管理IC敏感度較大所容許電阻誤差小，故須選擇誤差小于1%的電阻精度，此外其經常性流通電流約在15A，故此計算該電阻所需承受功耗為P=1.125W，該電源設計空間小，故須選用較小尺寸如1632/3216尺寸，再者此系統并不考慮EMF效應，故最后型號選定為CSR3216-C-20-R005-F。
